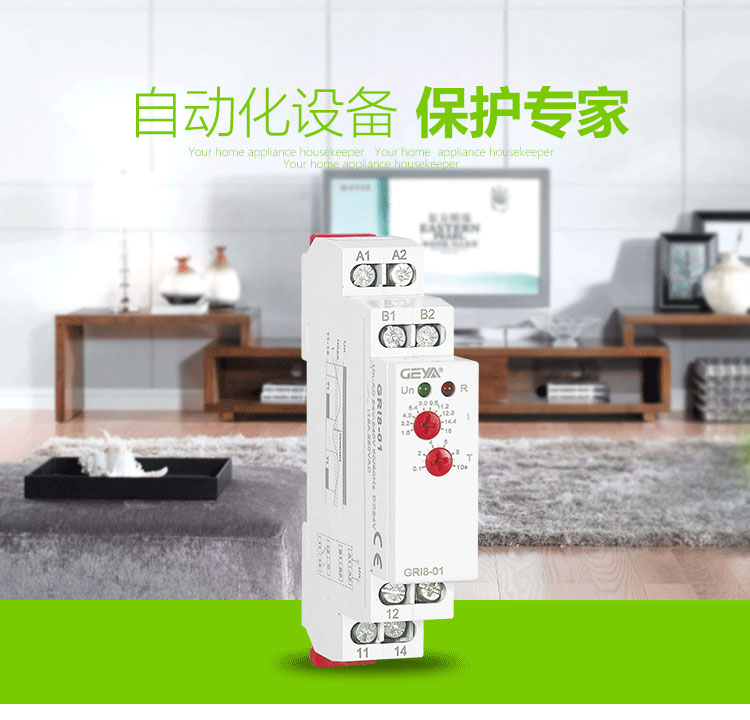

220V電流過流監控繼電器 GRI8-01可調型全自動DC24V
應用：
-電梯過載監控。
-單相電機監控電流監控。
-電流過載指示。
打印當前頁
查看及下載技術文檔
發郵件給我們: sale@cngeya.com -
概述
■應用
-電梯過載監控。
-單相電機監控電流監控。
-電流過載指示。
■特點
-動作延時時間0.1s~10s可調，以避免尖峰電流。
-6檔電流規格可選。
-內置隔離電流互感器,同時可外接電流互感器擴大監控電流范圍。
-工作電源電壓AC 24~240 V 或DC 24 V。
-繼電器工作狀態通過LED指示燈指示。
-超小體積,僅18mm寬度,35mm卡軌安裝。
型號及含義
主要技術參數

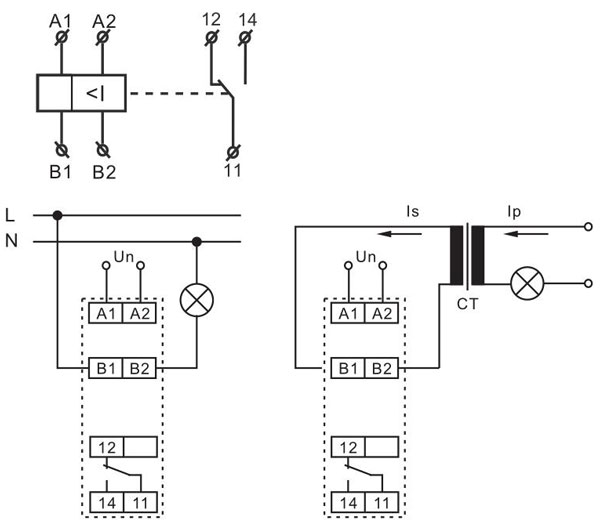

GRI8-01 功能 電流監控 電源端子 A1-A2 額定電源電壓 AC 24V-240V or DC 24V 額定電源頻率 50/60Hz,0 消耗功率 max 25VA 電源允許波動范圍 -15%;+10% 電流規格 0.5A,1A,2A,5A,8A,16A 電流設定方式 旋鈕設定 動作延時時間 0.1s~10 s 電源指示燈 綠色LED 設定精度 10 % 電流測量精度 5 % (0.05-0.5A 為10%) 溫度波動誤差 < 0.1 % /°C 滯后值 5 % 輸出 1×SPDT 10A/ AC1 250VAC/24VDC 最小切換功率 500mW 輸出繼電器指示 red LED 機械壽命 1×10 電壽命(阻性負載) 1×10 工作環境溫度 -20℃ ~+55℃ 存儲和運輸環境溫度 -35℃~+75℃ 安裝方式 35mm 卡軌安裝 防護等級 IP20 安裝位置 任意 安裝海拔高度 ≤2000米 污染等級 2 接線能力 1×2.5mm 或 2×1.5mm2 外形尺寸 90mm×18mm×64mm 重量 64g 符合標準 EN 60255-1 接線圖
功能圖

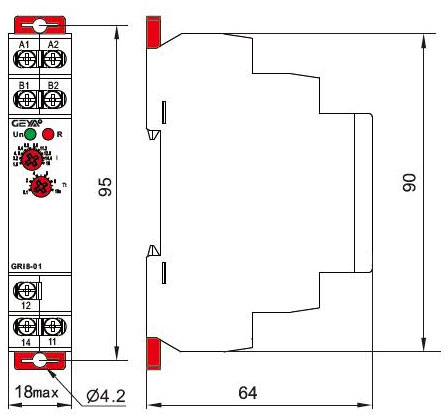

外形及尺寸
