三相電壓監控繼電器 GRV8-05 220V
應用：
-對于移動設備連接控制（現場設備，農業設備，冷藏車）。
-對設備保護防止逆向運行造成事故。
-正常/應急電源開關。
-防止動力負載的斷相。
打印當前頁
查看及下載技術文檔
發郵件給我們: sale@cngeya.com -
概述
■應用
-對于移動設備連接控制（現場設備，農業設備，冷藏車）。
-對設備保護防止逆向運行造成事故。
-正常/應急電源開關。
-防止動力負載的斷相。
■特點
-監控自身工作電壓(真有效值測量)
-8種額定電壓可調,適用全球各地區電壓。
-3相3線和3相4線規格可選。
-電壓測量精度≤1%。
-繼電器工作狀態通過LED指示燈指示。
-超小體積,僅18mm寬度,35mm卡軌安裝。
產品型號及含義
表一
功能代號
過電壓

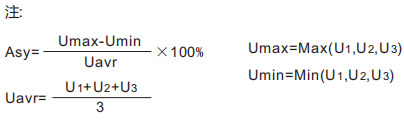

欠電壓 電壓不平衡 動作延時 相序保護 斷相保護 03 —— —— —— —— ● ● 04 2%...20% -20%...2% —— 0.1s...10s ● ● 05 2%...20% -20%...2% 8% 0.1s...10s ● ● 06 2%...20% -20%...2% 5%...15% 2s ● ● 07 —— —— 8% 2s ● ● 08 15% -15% 8% 2s ● ● 主要技術參數
M460 M265 功能 監控L-L電壓(3相3線制) 監控L-N電壓(3相4線制) 監控端子 L1-L2-L3 L1-L2-L3-N 電源 L1-L2 L1-N 額定工作電壓選擇 220-230-240-380-400-415-440-460(P-P) 127-132-138-220-230-240-254-265(P-N) 測量頻率范圍 45Hz-65Hz 測量范圍 176V-552V 101V-318V 電壓門限值范圍 2%-20%(額定電壓) 不平衡值門限范圍 5%-15% 電壓固定滯后率 2% 電源指示燈 綠色 LED 動作延時時間 0.1s-10s可調 電壓測量誤差 ≤1% 上電延時時間 0.5s 旋鈕設定精度 10% 復位時間 1s 溫度波動誤差 0.05%/℃,at=20℃ 輸出 1×SPDT 10A/ AC1 250VAC/24VDC 最小切換功率 500mW 輸出繼電器指示 紅色 LED 機械壽命 1×10^5 電壽命(阻性負載) 1×10^7 接線圖
工作環境溫度 -20℃ ~+55℃ 存儲和運輸環境溫度 -35℃~+75℃ 安裝方
35mm 卡軌安裝 防護等
IP20 安裝位置 任意 安裝海拔高度
≤2000米 污染等級 2 接線能力 1×2.5mm^2 或 2×1.5mm^2 外形尺寸 90mm×18mm×64mm
重量
64g
符合標準
GB14048.5,IEC60947-5-1,EN 60255-1
面板圖
功能圖
外形與尺寸
