多功能時間繼電器 GRT8-M 12v 24V 220V 控制器
打印當前頁
查看及下載技術文檔
發郵件給我們: sale@cngeya.com -
■應用
-多功能時間繼電器可用于工業設備、照明控制、加熱元件控制、馬達、風機控制
具有10種延時模式,延時范圍覆蓋0.1秒-10天。
■特點
-10種延時模式:- 5 種通過電源控制的延時模式
- 4 種通過信號控制的延時模式
- 1 種脈沖轉換模式
-超寬延時范圍,0.1秒-10天可設定(10個檔位)。
-具有AC/DC 12V-240V超寬工作電壓規格可選。
-繼電器工作狀態通過LED指示燈指示。
-超小體積,僅18mm寬度,35mm卡軌安裝。
產品型號及其含義
■主要技術參數
GRT8-M1 GRT8-M2 功能 A,B,C,D,E,F,G,H,I,J 電源端子 A1-A2 額定控制電源電壓 AC/DC 12-240V(50-60Hz) 消耗功率 AC 0.09-3VA/DC 0.05-1.7W 額定控制電源電壓 AC 220V(50-60Hz) 消耗功率 電源允許波動范圍 -15%;+10% 電源指示燈 綠色LED 延時范圍 0.1秒-10天,常開,常閉 設定方式 旋鈕 設定精度 10% 重復精度 0.2% 溫度波動誤差 0.05%/℃,at=20℃(0.05%℉，at=68℉) 輸出觸點參數 1組轉換觸點 2組轉換觸點 1×16A(AC1) 2×16A(AC1) 250VAC/24VDC 最小切換功率 500mW 輸出繼電器指示 紅色LED 機械壽命 1×10 電壽命(阻性負載) 1×10 5 復位時間 最大200ms 工作環境溫度 -20℃ ~ +55℃ 存儲和運輸環境溫度 -35℃ ~ +75℃ 安裝方式 35mm 卡軌安裝 防護等級 IP20 安裝位置 任意 安裝海拔高度 ≤2000米 污染等級 2 接線能力 1×2.5mm 或 2×1.5mm 外形尺寸 90mm×18mm×64mm 重量 W240-62g,A230-60g W240- 82g,A230-81g 符合標準 GB14048.5,IEC60947-5-1,EN 61812-1 ■功能圖
延時設定

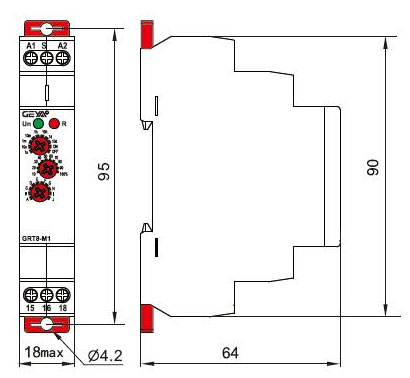

接線圖外形與尺寸

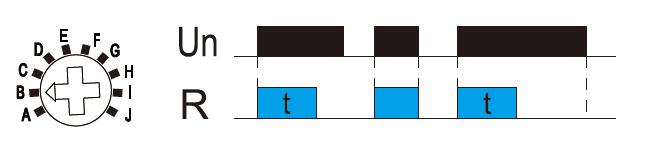

A:通電延時
當繼電器Un得電，繼電器開始延時，延時t后輸出觸點閉合。繼電器
Un斷電后，輸出觸點斷開，S控制信號在這個功能模式中無效。
B:延時斷開
當繼電器Un得電，繼電器輸出觸點馬上閉合,開始延時，延時t后輸出
觸點斷開，如延時時間t未到繼電器Un失電，則輸出觸點斷開，S控制
信號在這個功能模式中無效。
C:循環延時(OFF開始)
當繼電器Un得電，繼電器開始延時，延時t后輸出觸點閉合，同時又
經過延時時間t后繼電器輸出觸點斷開，如此循環延時直到繼電器Un
失電，S控制信號在這個功能模式中無效。
D:循環延時(ON開始)
當繼電器Un得電，繼電器閉合并開始延時，延時t后輸出觸點斷開，同
時又經過延時時間t后繼電器輸出觸點閉合，如此循環延時直到繼電器
Un失電，S控制信號在這個功能模式中無效。
E:延時斷開(S下降沿觸發開始)
當繼電器Un處于通電狀態，當S控制端接通時，繼電器閉合，S控制端
斷開時繼電器開始延時，延時t后輸出觸點斷開，延時t過程中S控制端
重新接通,延時t清零重新延時。
F:延時斷開(S上升沿觸發開始)
當繼電器Un處于通電狀態，當S控制端接通時，繼電器閉合，同時繼電器
開始延時，延時t后輸出觸點斷開，延時t過程中S控制端重新接通,延時t保
持不變繼續延時。
G:S下降沿觸發閉合,延時斷開
當繼電器Un處于通電狀態，當S控制端斷開時，繼電器閉合，同時繼電器
開始延時，延時t后輸出觸點斷開，延時t過程中S控制端重新接通斷開,延時
t保持不變繼續延時。
H:接通斷開延時
當繼電器Un處于通電狀態，當S控制端接通時，繼電器開始延時，延時t后
輸出觸點閉合，當S控制端斷開時，繼電器開始延時，延時t后輸出觸點斷開。
I:脈沖轉換
當繼電器Un處于通電狀態，當S控制端接通時，繼電器輸出觸點狀態轉換。
J:脈沖輸出
當繼電器Un得電后，繼電器開始延時,延時時間t到后,繼電器輸出觸點閉合0.5s
后斷開。
延時設定
接線圖
外形與尺寸
