脈沖控制多功能時間繼電器 220V自動化機械維修 GRM8
應用：
-脈沖繼電器,可以從多個不同位置(不限數量)控制,可替換3路開關,接線更簡
單、經濟、方便。
打印當前頁
查看及下載技術文檔
發郵件給我們: sale@cngeya.com -
概述
■應用
-脈沖繼電器,可以從多個不同位置(不限數量)控制,可替換3路開關,接線更簡
單、經濟、方便。
■特點
-兩種電壓規格,AC230V或AC/DC12V~240V。
-AC230V規格可接帶氖燈開關。
-繼電器工作狀態通過LED指示燈指示。
-超小體積,僅18mm寬度,35mm卡軌安裝。

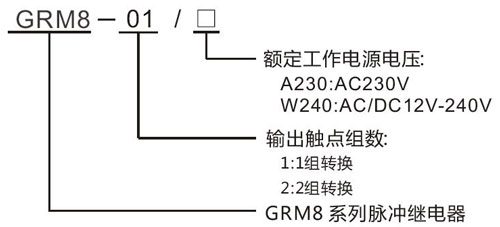

產品型號及其含義
主要技術參數

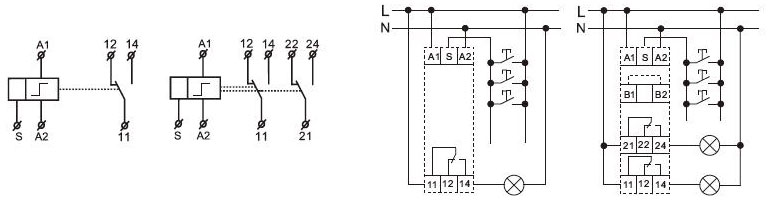

GRM8-01 GRM8-02 功能模式 1 2 電源端子 A1-A2 額定電源電壓 AC/DC 12-240V(50-60Hz) 消耗功率 AC 0.09-3VA/DC 0.05-1.2W 額定電源電壓 AC 230V(50-60Hz) 消耗功率 AC max.12VA/1.3W AC max.12VA/1.9W 電源允許波動范圍 -15%;+10% 電源指示燈 綠色 LED 控制端 A1-S 氖燈連接 AC 230V 規格可以(A1-S) 最多氖燈連接數量 230V,最多75個(按氖燈電流約0.68mA/230VAC) 控制信號寬度 最小25ms 輸出繼電器 1×SPDT 2×SPDT 16A/ AC1 250VAC/24VDC 最小切換功率 500mW 輸出繼電器指示 紅色 LED 機械壽命 1×10 電壽命(阻性負載) 1×10 復位時間 最大200ms 工作環境溫度 -20℃ ~ +55℃ 存儲和運輸環境溫度 -35℃ ~ +75℃ 安裝方式 35mm 卡軌安裝 防護等級 IP20 安裝位置 任意 安裝海拔高度 ≤2000米 污染等級 2 接線能力 1×2.5mm 或 2×1.5mm2 外形尺寸 90mm×18mm×64mm 重量 W240- 58g,A230-57g W240- 79g,A230-77g 符合標準 EN 60810-1 接線圖

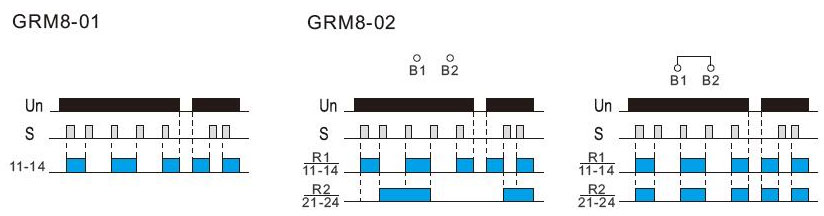

功能圖
外形與尺寸
